Urządzenie filtrowentylacyjne UFW-100-ESR
Przeznaczenie:

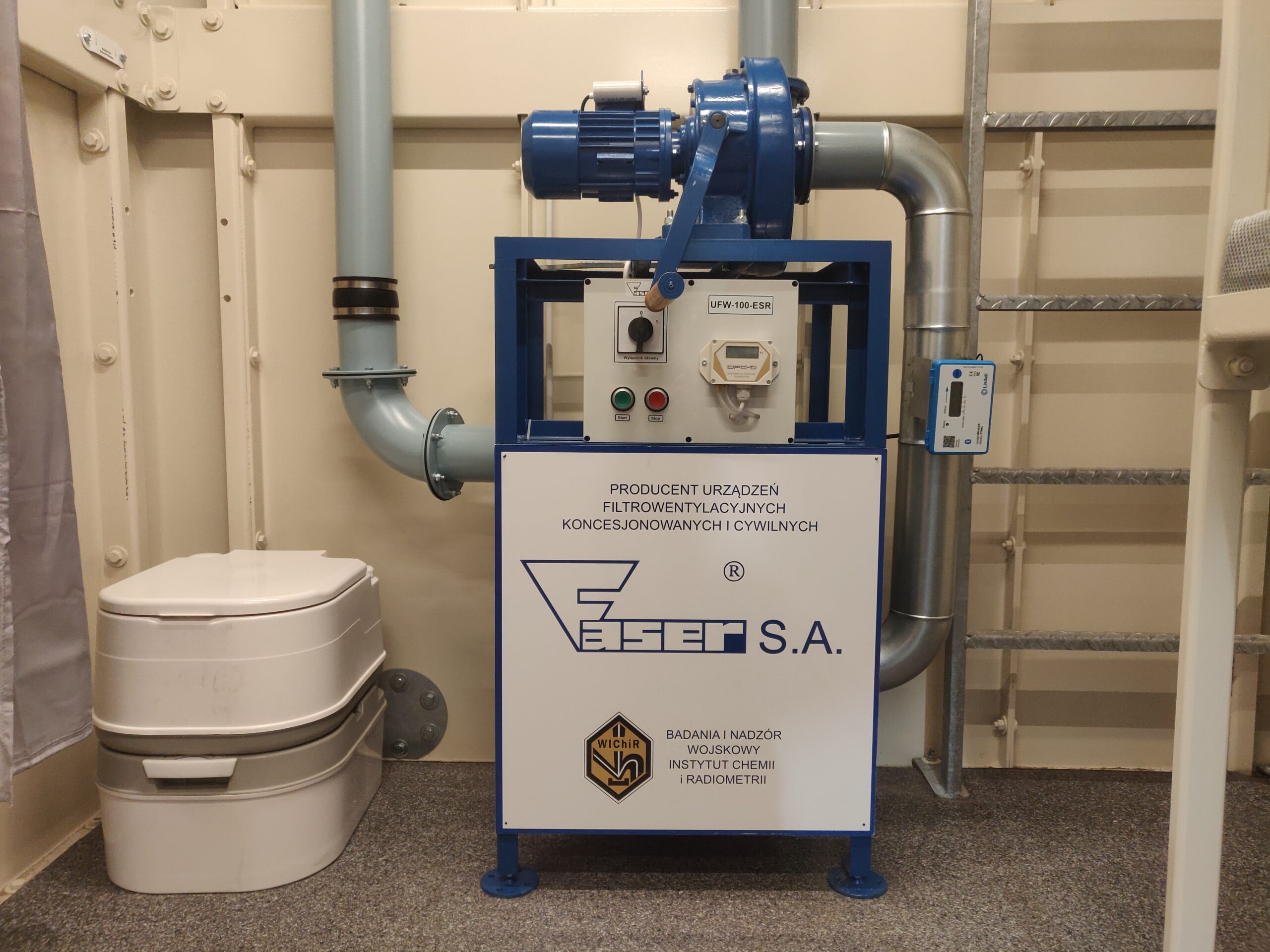

Urządzenie UFW-100-ESR przeznaczone jest do dostarczania powietrza oczyszczonego ze skażeń do cywilnych schronów stacjonarnych lub do innych obiektów cywilnych. Urządzenie wytwarza nadciśnienie przeciwdziałające przedostawaniu się skażeń do wnętrza schronu przez ewentualne nieszczelności.

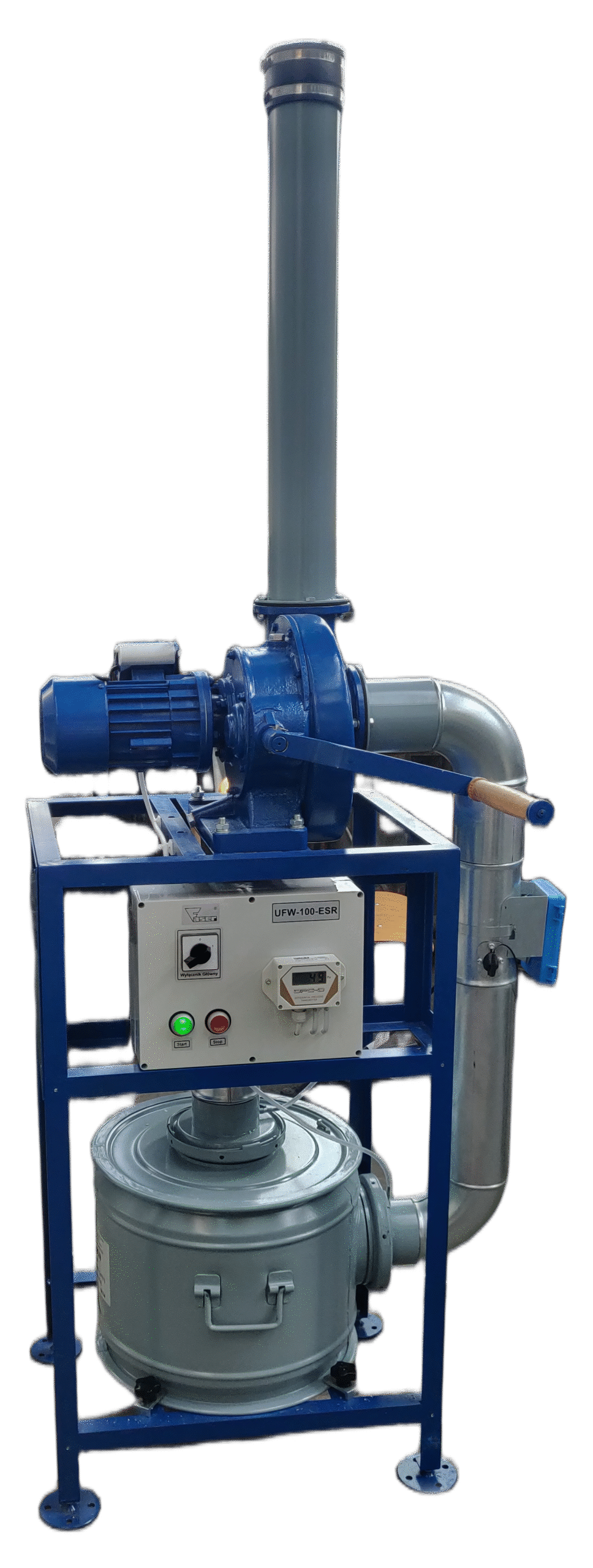

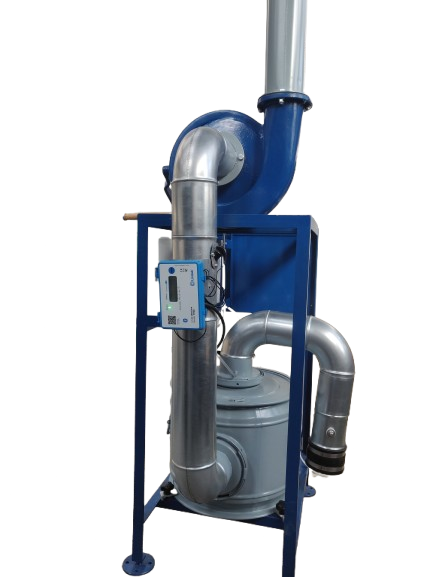

Urządzenie filtrowentylacyjne UFW-100-ESR składa się z wentylatora ERW-62 z silnikiem elektrycznym.
W dolnej części zamocowany jest filtr FOP-100N lub filtropochłaniacz FPOP-100N. Urządzenie dostarczane jest z zamontowanym filtrem FOP-100N.
Urządzenie UFW-100-ESR jest zasilane z sieci jednofazowej poprzez przewód trzyżyłowy zakończony wtyczką z gniazdem ochronnym. Po podłączeniu urządzenia UFW-100-ESR do sieci zasilającej, urządzenie jest gotowe do pracy.
Wentylator ERW-62 może być napędzany:
- Elektrycznie (przy pomocy silnika jednofazowego 230VAC, 2860 obr/min.). Przy napędzie elektrycznym obroty silnika są bezpośrednio przenoszone poprzez sprzęgło przy pomocy wałka na wirnik wentylatora,
- Ręcznie (przy pomocy korby (ok.30 obr/min.). Przy napędzie ręcznym obroty korby przenoszone są poprzez przekładnię zębatą na wałek wirnika wentylatora.
- Przy napędzie elektrycznym cały mechanizm reduktora wentylatora jest nieruchomy łącznie z korbą, a przy napędzie ręcznym nieruchomy jest wał silnika. Napęd ręczny stosuje się w wypadku awarii sieci elektrycznej.
Możliwa konfiguracja pracy:
- Filtrowentylacja – gdzie powietrze dostarczane do przestrzeni użytkowej obiektu jest oczyszczane z aerozoli, par i gazów bojowych środków trujących, zanieczyszczeń nuklearnych, biologicznych i chemicznych (NBC), z zanieczyszczeń mechanicznych nieagresywnych (występujących w postaci piasku, kurzu itp.).
- Wentylacja czysta – gdzie powietrze dostarczane do przestrzeni użytkowej obiektu jest oczyszczane z zanieczyszczeń mechanicznych nieagresywnych (występujących
w postaci piasku, kurzu itp.).
Urządzenie dostarczane jest z zamontowanym filtrem FOP-100N. Filtropochłaniacz FPOP-100N dostarczany jest do użytkownika w zaplombowanej skrzyni.
